В гидротехническом строительстве и машиностроении вопрос надёжной герметизации конструкций стоит на первом месте. Современные гидроуплотнения резиновые и резинотканевые представляют собой специализированные профильные изделия, предназначенные для обеспечения водонепроницаемости затворов гидротехнических сооружений, насосных станций и других объектов, контактирующих с водой. Компания, специализирующаяся на поставках таких материалов, подтверждает: правильный выбор уплотнения напрямую влияет на срок службы и безопасность всей конструкции. Как показывает практика эксплуатации гидроуплотнений на промышленных объектах, наиболее востребованы изделия, изготовленные по ТУ 38 105 417-84 и ТУ 38 105 383-83, которые гарантируют стабильные эксплуатационные характеристики .
Что такое гидроуплотнения и где они применяются

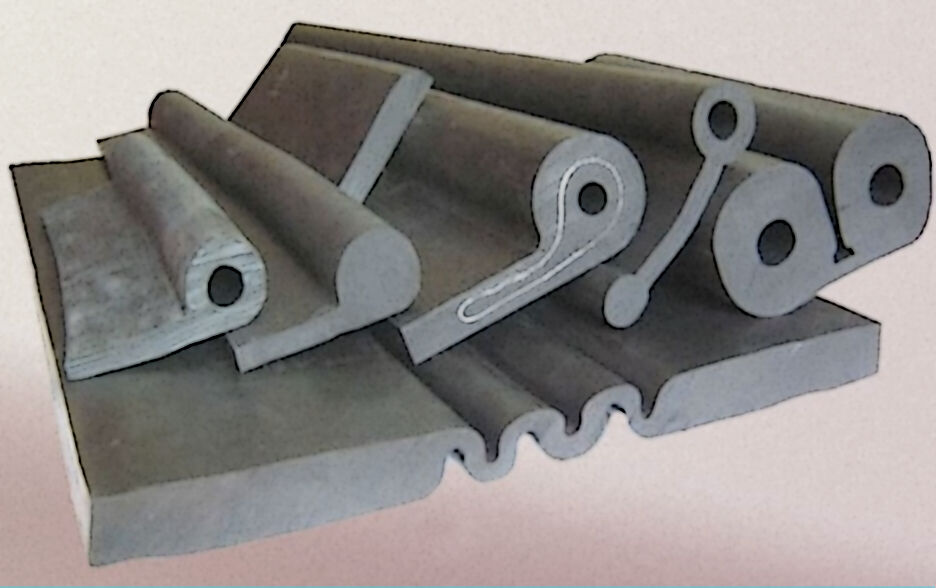

Гидроуплотнения резиновые и резинотканевые — это эластичные профилированные изделия, устанавливаемые в пазы затворов гидротехнических сооружений, дверных и люковых проёмов насосных станций, водосливных плотин и судоходных шлюзов. Основная задача — создать надёжный барьер для воды, предотвратив протечки даже при значительном гидростатическом давлении. Такие уплотнения работают в условиях постоянного контакта с пресной или морской водой, при температурах от 0 °C до +50 °C, и должны сохранять эластичность и герметичность на протяжении всего срока службы .
Сфера применения этих изделий чрезвычайно широка. Их устанавливают на плоских и сегментных затворах гидроэлектростанций, ремонтных и аварийных затворах водоканалов, донных водовыпусках и гермокрышках насосных станций. Например, на Нижнекамской ГЭС применяются резинотканевые уплотнения для высоконапорных затворов, работающих при напоре свыше 30 метров . Без этих элементов эксплуатация гидротехнических объектов была бы невозможна — любая протечка приводит к потерям воды, снижению КПД и риску аварийных ситуаций.
Резиновые и резинотканевые гидроуплотнения: в чём разница
Ключевое отличие между этими двумя типами изделий — наличие или отсутствие армирующего слоя. Резиновые гидроуплотнения изготавливаются из однородной резиновой смеси на основе каучуков (EPDM, CR, NBR). Они обладают высокой эластичностью, отлично компенсируют неровности примыкающих бетонных или металлических поверхностей и рекомендованы для работы при давлении воды до 30 метров водяного столба (группа 1) .
Резинотканевые гидроуплотнения, в отличие от чисто резиновых, армированы слоями технической ткани — бельтингом или капроном. Армирование значительно повышает предел прочности на разрыв и устойчивость к выдавливанию в зазоры при высоком давлении. Такие изделия применяются на затворах с напором свыше 30 метров (группа 2), где чистая резина может деформироваться и потерять герметичность . При выборе типа уплотнения инженеры руководствуются проектной документацией, где указаны рабочие параметры гидроузла.
- Резиновые профили (типы IIа, IIIа) — для низконапорных условий (до 30 м), обеспечивают лучшую эластичность и компенсацию неровностей .
- Резинотканевые профили (типы II, III) — для высоконапорных условий (свыше 30 м), армированы тканью, устойчивы к выдавливанию .
- Материалы изготовления — EPDM, CR, NBR каучуки, каждый из которых имеет свою область применения .
- Климатическое исполнение — изделия рассчитаны на эксплуатацию в умеренном климате при температуре воздуха от −50 °C до +30 °C .
«При подборе гидроуплотнений важно помнить: замена резиновых типов на резинотканевые аналогичного сечения допустима для повышения прочности, однако обратная замена на высоконапорных узлах категорически запрещена» .
Материалы изготовления и их свойства
Гидроуплотнения производятся из специализированных резиновых смесей на основе различных каучуков, каждый из которых имеет свои преимущества и ограничения. EPDM (этилен-пропиленовый каучук) — наиболее распространённый материал для гидротехнических сооружений благодаря высокой озоностойкости, устойчивости к УФ-излучению и длительному контакту с водой. Однако EPDM категорически не подходит для сред с присутствием нефтепродуктов — набухание может достигать 100–300% за 72 часа .
Альтернативные материалы включают CR (хлоропреновый каучук), который обладает средней маслостойкостью, и NBR (бутадиен-нитрильный каучук), рекомендуемый для систем, где возможны следы масел. Однако NBR не рекомендуется для длительного воздействия атмосферного озона и прямого солнечного излучения . Для эксплуатации в морской воде применяются специальные смеси по ТУ 2539-019-00152106-00, выдерживающие температуру рабочей среды до +50 °C .
Сравнение типов гидроуплотнений
| Параметр | Резиновые гидроуплотнения | Резинотканевые гидроуплотнения |
|---|---|---|
| Наличие армирования | Нет (однородная резина) | Да (бельтинг, капрон) |
| Рабочий напор | До 30 м (группа 1) | Свыше 30 м (группа 2) |
| Эластичность | Высокая | Средняя |
| Устойчивость к выдавливанию в зазоры | Ограниченная | Высокая (благодаря армированию) |
| Температура рабочей среды (пресная вода) | 0 °C … +30 °C | |
| Температура воздуха | −50 °C … +30 °C | |
Физико-механические характеристики гидроуплотнений строго регламентированы нормативно-технической документацией. Каждая партия изделий проходит многоступенчатый контроль ОТК на соответствие заявленным показателям, включая испытания на прочность при растяжении и стойкость к старению . Для особо ответственных объектов допускается изготовление нестандартных профилей и угловых элементов по индивидуальным чертежам заказчика — сроки изготовления составляют от 5 до 14 рабочих дней .
«Уплотнения из EPDM категорически не применяются в системах с присутствием углеводородов и минеральных масел — набухание достигает 100–300% за 72 часа. Каучуки NBR не рекомендуются для зон с длительным воздействием атмосферного озона и прямого УФ-излучения» .
Маркировка и как расшифровать обозначение гидроуплотнения
Каждое гидроуплотнение имеет условное обозначение, которое содержит всю необходимую информацию о типе изделия. Понимание маркировки — ключевой навык для специалиста, занимающегося подбором уплотнений. Рассмотрим расшифровку на примере: Гидроуплотнение тип 1-IIа-1 ТУ 38 105 417-84. Цифра «1» указывает на группу изделия (низконапорное, напор до 30 м). «IIа» — это тип профиля (резиновое уплотнение определённой формы). «1» — номер участка (прямолинейный отрезок) .
Для высоконапорных условий применяются изделия группы 2. Например, Гидроуплотнение тип 2-III-2 ТУ 38 105 383-83 означает: группа 2 (напор свыше 30 м), тип III (резинотканевый профиль), участок 2 (угловой формовой элемент) . Угловые элементы формуются исключительно в заводских условиях с применением горячих пресс-форм и не могут быть заменены согнутыми в радиус прямолинейными отрезками — в противном случае профиль деформируется и потеряет герметичность .
- Группа 1 — низконапорные гидроуплотнения (до 30 м)
- Группа 2 — высоконапорные гидроуплотнения (свыше 30 м)
- Тип профиля — римская цифра с буквой, обозначающая форму сечения
- Участок 1 — прямолинейный отрезок (поставляется в бухтах или мерных отрезках)
- Участок 2 — угловой элемент (формуется под прессом, требует индивидуального чертежа)
Как правильно подобрать гидроуплотнение: рекомендации
Подбор гидроуплотнения — задача, требующая учёта множества факторов. Прежде всего, необходимо определить рабочий напор на затворе или двери. Для сооружений с напором до 30 метров подойдут резиновые профили (типы IIа, IIIа). Если напор превышает 30 метров, обязательны резинотканевые армированные изделия (типы II, III). Важно также учитывать химический состав воды: для пресной воды оптимален EPDM, а при риске попадания масел или нефтепродуктов следует выбирать NBR-смеси .
При оформлении заявки на поставку необходимо указать несколько ключевых параметров: группу изделия (1 или 2), тип профиля (например, IIа), участок (1 — прямолинейный, 2 — угловой), общую длину в погонных метрах и регламентирующий технические условия документ (ТУ 38 105 417-84 или ТУ 38 105 383-83) . Если проектная документация отсутствует, потребуется предоставить чертёж сечения или физический образец изношенного уплотнителя — по нему специалисты восстановят точную конфигурацию.
«Угловые участки формуются исключительно в заводских условиях с применением пресс-форм и не могут быть заменены согнутыми в радиус прямолинейными отрезками» .
Условия хранения и эксплуатации
Для сохранения эксплуатационных свойств гидроуплотнений необходимо соблюдать определённые условия хранения. Изделия должны храниться в недеформированном (расправленном или свободно свёрнутом) состоянии при температуре от +15 °C до +25 °C и относительной влажности не более 65%. Категорически недопустимо размещение уплотнений ближе 1 метра от отопительных приборов, а также воздействие прямых солнечных лучей и источников озона (например, электросварочных аппаратов) .
При монтаже гидроуплотнений важно следить за тем, чтобы профиль не перекручивался и не растягивался. Резинотканевые изделия требуют особой аккуратности при укладке в паз — армирующий слой не должен повреждаться. Специалисты компании рекомендуют перед установкой провести визуальный осмотр всех уплотнительных элементов на предмет дефектов и при необходимости выполнить примерочную укладку .
Технологические аспекты изготовления нестандартных профилей
Для сложных гидротехнических объектов часто требуются нестандартные профили гидроуплотнений или угловые элементы, не предусмотренные типовыми техническими условиями. В таких случаях заказчики обращаются к производителям, обладающим собственным парком пресс-форм и экструзионным оборудованием. Процесс изготовления начинается с разработки чертежа сечения профиля, который согласовывается с заказчиком. Затем изготавливается пресс-форма для формования угловых участков или экструзионная головка для прямолинейных отрезков .
Для ответственных объектов, таких как гидроэлектростанции и магистральные каналы, применяются профили, изготовленные по ТУ 2539-019-00152106-00, которые специально разработаны для эксплуатации в морской воде и выдерживают температуру рабочей среды до +50 °C . Контроль качества на всех этапах производства — от входного контроля сырья до испытаний готовых изделий — гарантирует соответствие заявленным характеристикам.
Правильно подобранное гидроуплотнение — это не просто резиновый профиль, а сложное инженерное решение, обеспечивающее герметичность гидротехнического сооружения на десятилетия. Доверяя профессионалам, вы получаете не просто изделие, а гарантию надёжности и безопасности вашего объекта.
